Innovativ robotkabel med Fast Connect-design

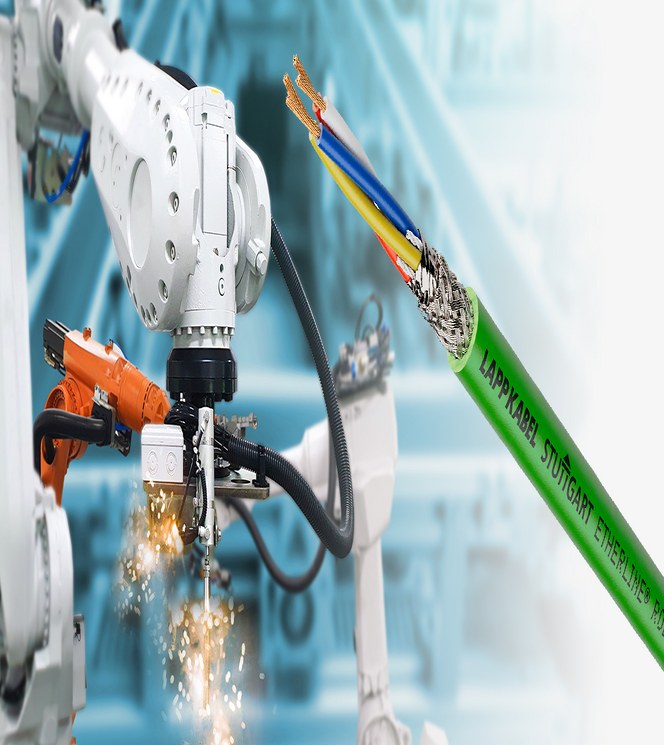

ETHERLINE^® ROBOT PN FC er et meget fleksibelt industrielt Ethernet-kabel, der er specielt designet til robotapplikationer. Takket være Fast Connect-designet er det nemt at installere, hvilket sparer både tid og penge.

Kabeldesignet i henhold til PROFINET-standarden "Type R" sikrer, at det nye kabel opfylder de høje krav til robotapplikationer: over fem millioner vertikale torsionscyklusser ved +/- 180° pr. meter, fem millioner cyklusser i den vandrette kabelkæde ved accelerationer på op til 10 m/s2 og hastigheder på 3m/s over en strækning på 5 m, plus 1 million bøjninger i den vekslende bøjningstest i henhold til EN 50396 ved de mindste bøjningsradier.

Denne høje belastningskapacitet opnås gennem det specielle design af ETHERLINE^® ROBOT PN FC Cat.5e. Høj modstandsdygtighed over for elektromagnetisk interferens takket være star quad stranding samt dobbelt afskærmning lavet af aluminium-lamineret folie og kobbertrådet afskærmning med høj dækningsgrad (SF/UTP).

Fordelen med et star quad design er, at de fire kerner er snoet sammen på en kryds-formet måde, så de modsatte kerner hver danner et par ledninger. Den symmetriske position af kernerne i forhold til hinanden forbliver den samme over hele kablets længde. Sammenlignet med konventionel snoet par-trådning muliggør star quad-designet en mindre kabeldiameter og, takket være den lavere driftskapacitet, også forbedrede dæmpningsværdier.

Dette suppleres af en robust PUR-kabelisolering. Som følge heraf kan kablet modstå høje mekaniske belastninger og er ufølsomt over for mineraloliebaserede smøremidler og er i mange tilfælde kemisk modstandsdygtigt.

Fast Connect-designet med indvendig kappe gør det muligt at bruge FC STRIP-værktøjet fra LAPP til at afisolere kablet til de nøjagtige dimensioner, der kræves til samling af stik og samtidig blotlægge de kerner, der skal forbindes i ét trin. Kobberflettet skæres også til i de rigtige mål.

Værktøjet har flere knive, som hver især kan justeres på en sådan måde, at deres indtrængningsdybde i det pågældende kabel og deres afstand passer perfekt til hinanden. Dette gør det muligt at forberede kablet optimalt til samling af stik i ét trin. Det betyder, at der kan opnås tidsbesparelser på op til 50 procent under montagen.

Kablet er gennemtestet i vores eget højteknologiske LAPP-testcenter, som har state-of-the-art testudstyr og -apparater. Der er også mange års erfaring med håndtering af datakabler. Eksempler på test omfatter TicToc bøjningstesten, som er foreskrevet for Type R-kabler, og konstant overvågning af elektriske transmissionsparametre i henhold til IEC 61156-6.

I øvrigt: Den nye ETHERLINE^® ROBOT PN FC Cat.5e med Fast Connect-design har også UL/CSA-certificering. Dette gør det muligt at bruge kablet i Nordamerika. Den er også velegnet til EtherCAT- og EtherNET/IP-applikationer.

ETHERLINE^® ROBOT PN FC Cat.5e er på lager til hurtig levering.
