Stik til PROFINET

Hvilke stik er egnede til PROFINET?

PROFINET

PROFINET-vejledningen specificerer forskellige stiktyper til tilslutningsteknologien – både til kabling i beskyttede områder som i kontrolskabet, hvor der kræves en lavere beskyttelsesgrad, og til kabling i marken med mere krævende krav til smuds- og fugtbestandige stik.

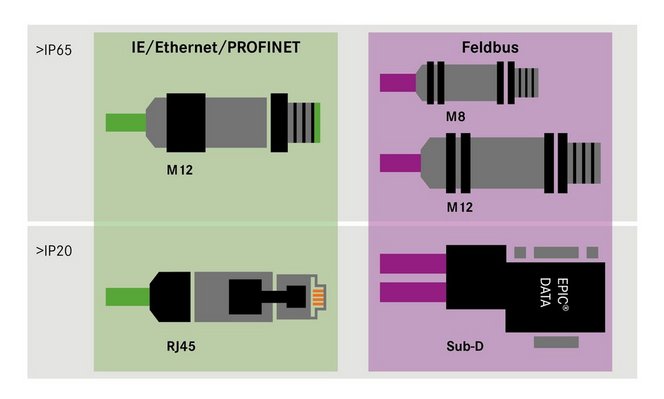

Der er etableret to standarder for kobberstik med hensyn til datatransmission fra industrielt Ethernet i PROFINET-systemet – RJ45 og M12.

Kravene til stik til kobberkabler i korte træk:

Egnede stik til PROFINET kabler



StiktypeStikkontaktklasseBeskyttelsesklassificeringStikfladeOverførselshastighed
RJ45

Til beskyttede området


IP20

Til 2 og 4-par kabler




Op til 100 Mbit/s
Op til 10 Gbit/s


M12 D-kodet

Til feltapplikationer


IP67

Til 2-par kabler




Op til 100 Mbit/s


M12 X-kodet

Til feltapplikationer


IP67

Til 4-par kabler




Op til 10 Gbit/s




Med hensyn til konfigurerbare stikkontakter bør hovedfokus være på at sikre, at tilslutningsprocessen er så let som muligt og udføres uden brug af specialværktøj.

Derudover skal stikforbindelserne kunne tilsluttes så mange kabler som muligt. Det betyder, at de dækker et bredt spektrum af ledertværsnit og -diametre, lederkappe og udvendige kabeldiametre.
